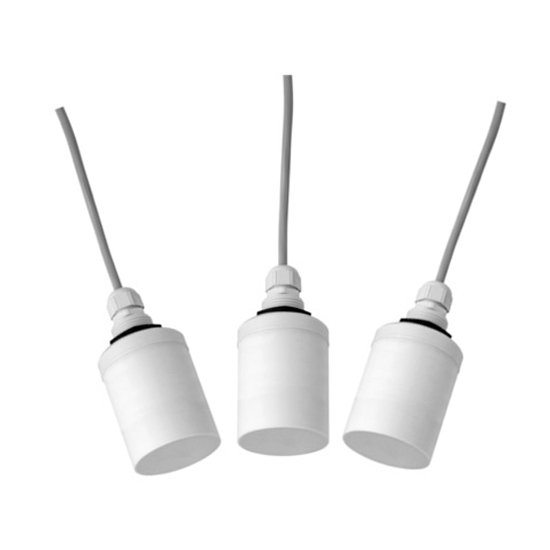

測量原理

超聲波物位儀

產品標題

帶現場外殼或置頂盤裝外殼的分離型變送器，水/污水明渠流量測量的經濟解決方案

**測量誤差

測量精度，量程：&plu**n; 2mm + 量程的0.17%，量程：1mm

測量范圍

無限制 (**量程可達10m)

**過程壓力

大氣壓

介質溫度范圍

-40...80℃

防護等級

IP68

顯示/操作

變送器

輸出

變送器：4...20mA HART，可選：4...20mA **輸出

輸入

變送器

數字式通信

Profibus DP，HART

危險區認證

ATEX、FM、CSA

測量原理

超聲波物位儀

特點/應用

帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m

電源/通信

四線制 (HART, Profibus DP)

測量精度

&plu**n;2mm + 量程的 0.17%

環境溫度

-40…+80℃

過程溫度

-40…+176℃

過程壓力（絕壓）/**過壓限定值

0.7 bar ... 4 bar abs

主要接液部件

PVDF (全絕緣IP68 / NEMA 6P)

過程連接

"G / NPT 1"

盲區距離

0.3 m

**測量距離

5 m

通信

4 ... 20 mA HART、Profibus DP變送器

證書/認證

ATEX、FM、CSA

選項

4...20mA**輸出

組件

FMU90變送器

測量原理

超聲波物位儀

特點/應用

帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m

電源/通信

四線制 (HART, Profibus DP)

測量精度

&plu**n;2mm + 量程的 0.17%

環境溫度

-40…+80℃(-40…+176℃)

過程溫度

-40…+80℃(-40…+176℃)

過程壓力（絕壓）/**過壓限定值

0.7 bar ... 4 bar abs (10 psi ... 58 psi)

主要接液部件

PVDF (全絕緣焊接 IP68 / NEMA6P)

過程連接

"G / NPT 1"

盲區距離

0.3 m (1 ft)

**測量距離

10 m (33 ft)

通信

4 ... 20 mA HART、Profibus DP變送器

證書/認證

ATEX、FM、CSA

選項

4...20mA**輸出

組件

FMU90變送器

應用限制

"安裝短管的尺寸**小為DN80 / 3"；如有問題，請先檢查導波管；如有厚泡沫層或大氣泡生成時，請選用精度更高的探頭測量；如有強粘附或冷凝現象時，請咨詢Endress+Hauser；注意探頭的量程范圍圖"
